UWB基础与测试

2025-2-12 09:24| 发布者: admin| 查看: 127| 评论: 0
摘要: 基于IEEE 802.15.4a/f/z标准的UWB(Ultra-wideband)超宽带技术是一种利用纳秒级的窄脉冲进行数据传输的无线通信技术。UWB技术可实现厘米级别的精准位置测量,提供速率高达27 Mbps的安全数据通信,且功耗和延迟非常 ...
基于IEEE 802.15.4a/f/z标准的UWB(Ultra-wideband)超宽带技术是一种利用纳秒级的窄脉冲进行数据传输的无线通信技术。UWB技术可实现厘米级别的精准位置测量,提供速率高达27 Mbps的安全数据通信,且功耗和延迟非常低,而极高的带宽和极低的功率谱密度可以使其与其他窄带和宽带无线通信系统共享频谱且具备一定的抗干扰性。既不同于传统的窄带通信技术,也不同于广泛用于宽带通信的OFDM技术,UWB信号的超大带宽和极低功率对测试方法和测试仪表提出了新的需求和挑战。

如今,UWB技术发展迅速,已经进入消费市场和工业市场,主要针对手机终端、汽车应用、物联网及工业4.0等领域,包括室内定位、移动数据共享、安全支付、资产跟踪、车载定位、无钥匙进入、智能家居和智能工厂等典型用例。

UWB定义与标准

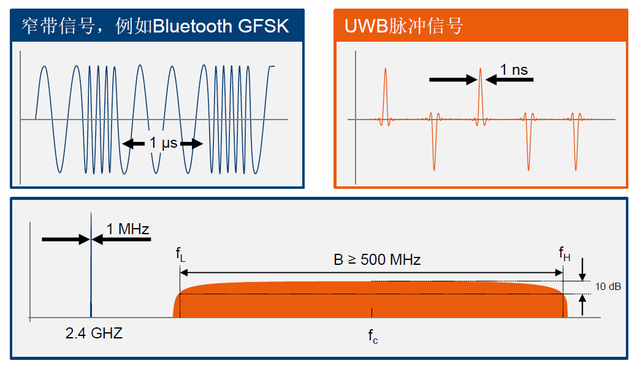

参考FCC的定义,满足10 dB带宽(FH-FL) > 500 MHz或者分数带宽2*(FH-FL)/ (FH+FL) > 0.2的信号可以称为UWB超宽带信号(图1),且信号的功率谱密度限制于-41.3 dBm/MHz。

UWB基础与测试

图 1: UWB信号定义


2002年,FCC允许在非授权频段使用UWB系统用于雷达、公共安全和数据通信的应用。2005年,WiMedia联盟发布了第一个商用UWB标准ECMA-368。2007年至今,UWB技术主要在IEEE 802.15.4标准工作组进行演进。最新的IEEE 802.15.4z标准定义了LRP(Low Rate Pulse)和HRP(High Rate Pulse)两种UWB物理层规范,其中HRP UWB的应用最为广泛。

目前,UWB联盟、FiRa联盟和车联网联盟都是推动UWB发展的重要组织。

HRP UWB物理层技术

HRP UWB定义了Sub GHz频段、Low Band频段和High Band频段三个频段(表1)。每个频段包含一个强制支持的信道及其他多个可选支持的信道,其中信道4、7、11和15这四个可选信道支持更大的带宽(> 1 GHz),而其余信道的带宽均为499.2 MHz。

UWB基础与测试

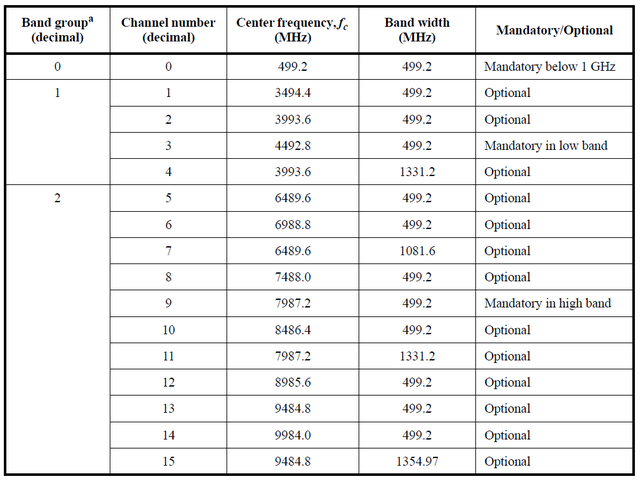

表 1:HRP UWB频段和信道分配


HRP UWB PHY帧(PPDU)由前导和数据两部分组成(图2)。前导部分包含同步头(SHR),由同步字段(SYNC)和帧开始分隔符字段(SFD)组成。数据部分包含PHY头(PHR)和PHY有效载荷。

UWB基础与测试

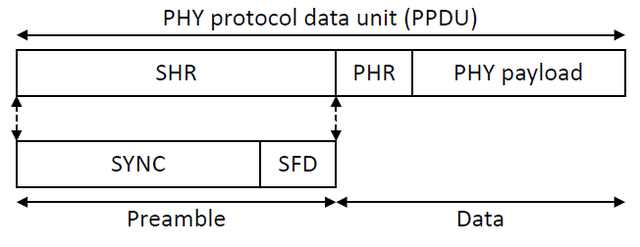

图 2:HRP UWB PHY帧结构


前导部分的调制采用三元码方式。前导符号Si由三元码序列Ci = {-1, 0, 1}组成,在码符号间插入若干个码片持续时间(图3)。HRP UWB支持的编码序列长度有IEEE 802.15.4-2015定义的31和127,以及IEEE 802.15.4z增加的91。码片持续时间也称为Delta Length,由编码序列长度和信道号决定。

UWB基础与测试

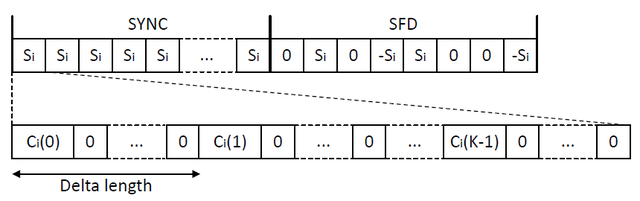

图 3: 前导符号的结构


数据部分的调制结合了突发位置调制(Burst Position Modulation)和二进制相移键控(BPSK),称为BPM-BPSK调制方式(图4)。每个符号由一个突发脉冲组成,包含2比特信息。其中一个比特用来决定突发脉冲的位置,另一个比特决定脉冲调制的相位。标准定义了多种突发脉冲长度来支持多种数据速率。

UWB基础与测试

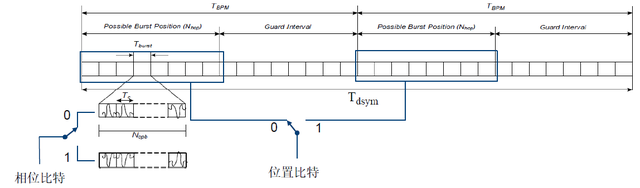

图 4:BPM-BPSK调制方式

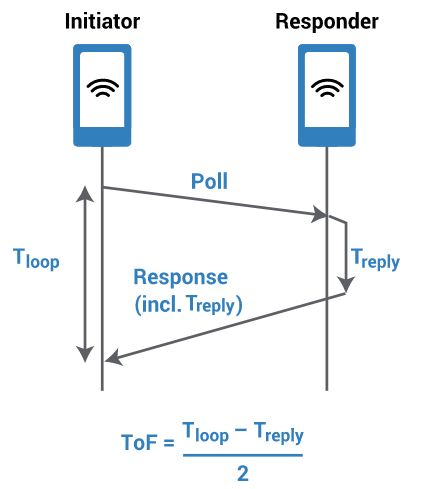

UWB定位的基本原理是利用TOF(Time of Flight)进行精确测距。在TOF的基础上,采用改进算法,例如TDOA(到达时间差定位),TOA(到达时间定位),TWR(双向测距),AOA(到达角定位),可以对定位性能进一步提升,适应不同的应用场合。

UWB基础与测试

图 5:TOF测距法


UWB测试项目与方法

UWB测试项目主要来源于802.15.4-2015规范,在协议第16章HRP UWB PHY第四部分中,描述了RF方面的测试要求。主要包括如下的用例 :
  1. 16.4.5 Baseband impulse response (脉冲响应)
  2. 16.4.6 Transmit PSD mask(发射频谱模版)
  3. 16.4.7 Chip rate clock and chip carrier alignment(码片误差)
  4. 16.4.10 Transmit center frequency tolerance (中心频率误差)
  5. 16.4.11 Receiver maximum input level of desired signal(接收机电平)

针对以上的测试用例需求,罗德与施瓦茨公司提供了一系列的测试方案。

首先,在罗德与施瓦茨公司推出的下一代非信令综测仪R&S®CMP200上,实现了以上用例的测试,方便客户进行射频指标的测试,以及用于产线的大规模生产验证。

R&S®CMP200中频模块支持4GHz~20GHz的频率范围,以及1GHz的带宽,并且可以通过变频器支持5G 毫米波测试。

UWB基础与测试

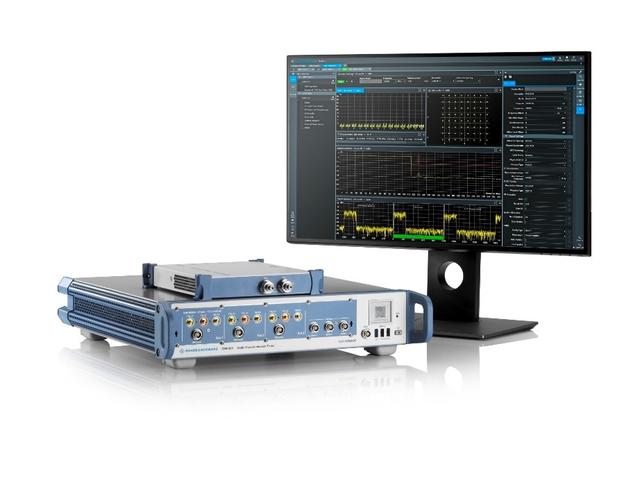

图 6:R&S®CMP200示意图


在使用R&S®CMP200进行射频测试的过程中,发射机测试是通过外部PC软件控制终端发射指定的UWB信号,在固定的频段以及固定的数据格式,R&S®CMP200会测量终端发射出来的信号射频指标。接收机测试时R&S®CMP200内置的信号发生器,发送指定格式数据包,终端工作在接收机状态,然后汇报接收到的数据包数目以及误包率。

UWB基础与测试

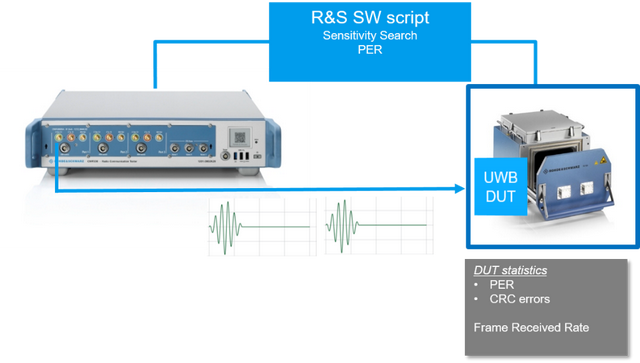

图 7:R&S®CMP200测试组网示意图


UWB基础与测试

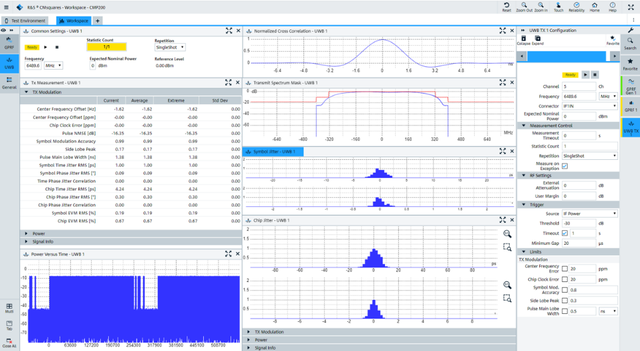

图 8:UWB信号测试结果示意图


同时,R&S®CMP200的测量在满足协议测试要求的基础上,还额外增加了一些信号分析内容,满足研发客户进一步需求。例如如下用例:
  1. Chip/Symbol Clock Jitter Analysis
  2. Chip/Symbol Phase Jitter Analysis
  3. Chip/Symbol EVM
  4. Preamble/Data Power
  5. Power vs Time

通过以上测试,可以有效的保证UWB模块射频信号质量,改善UWB数据传输性能。

除R&S®CMP200以外,罗德与施瓦茨公司同时也推出了针对UWB测试的信号源和频谱仪方案。在ETSI 303883法规中UWB信号的峰值功率频谱密度测试项目,频谱仪如果使用<50 MHz的分辨率带宽(RBW),则需要加上最差可能性补偿因子20LOG10(50/RBW),为了得到最精确的测量结果,使用具有50 MHz RBW的频谱仪才能避免限制线过于严格,目前只有少量频谱分析仪才支持这么宽的RBW设置,R&S高端频谱分析仪FSW具备50 MHz RBW,确保了测量精度。

同时UWB频率覆盖从3.1 GHz到10.6 GHz,带宽500 MHz,这么大的工作频率范围存在众多窄带和宽带的同频和异频干扰,这也使得UWB接收机的抗干扰设计成为重大挑战,测试中模拟各种可能的复杂电磁环境不可或缺。

R&S®SMW200A单表具备最大2 GHz信号产生带宽,频率范围100 kHz至44 GHz,支持2G到5G、以及包括UWB在内的各种短距标准,另外频段范围内+18 dBm的最大输出功率,使其成为大功率干扰模拟的最佳选择。

UWB基础与测试


UWB基础与测试

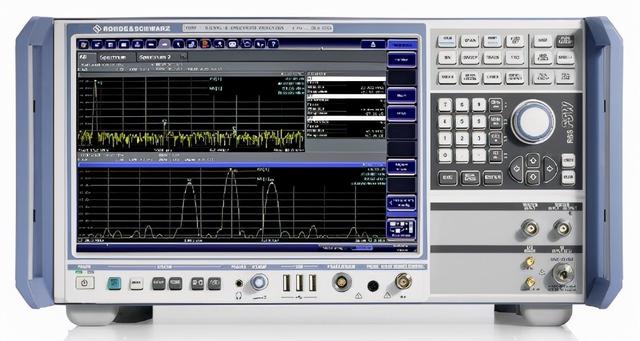

图 9:R&S®FSW和R&S®SMW示意图


关于罗德与施瓦茨

罗德与施瓦茨公司作为一家独立的国际性科技公司,为专业用户开发、生产以及销售创新的通信、信息和安全产品。公司主要业务领域包括测试与测量、广播电视与媒体、航空航天|国防|安全、网络信息安全并覆盖多个不同行业及政府市场分支。截止到2019年6月30日,罗德与施瓦茨公司员工人数约为12,000名。公司总部设在德国慕尼黑。全球范围内,公司在70多个国家设有子公司并在亚洲和美国设有区域中心。

更多信息请访问 https://www.rohde-schwarz.com.cn

技术与产品信息请拨打 400-650-5896
